YJV、YJLV單芯交聯1.5-400平方電力電纜載流量表

來源：金環宇電纜發布日期：2020-05-20 14:01

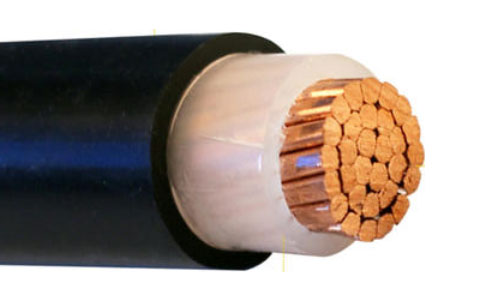

金環宇0.6/1KV YJV、YJLV單芯交聯電力電纜外徑、重量及載流量表

標稱截面(m㎡)	電纜參考外徑	允許載流量(A)				電纜參考重量(kg/km)
		空氣中敷設		地埋敷設
		CU	AL	CU	AL	CU	AL
1.5	5.8	21	-	25	-	45	-
2.5	6.2	31	24	42	33	57	42
4	6.7	41	32	55	43	75	50
6	7.2	52	42	69	56	97	60
10	8.2	71	55	92	71	142	80
16	9.2	92	71	115	91	205	105
25	10.8	120	94	150	115	304	149
35	11.8	150	115	180	140	403	186
50	13.3	180	140	215	165	555	237
70	15.3	230	180	265	205	756	316
95	17.1	285	220	360	280	1005	414
120	18.7	335	260	410	315	1250	504
150	20.9	385	300	460	360	1561	621
185	22.9	450	350	535	420	1910	760
240	25.5	535	414	605	475	2453	969
300	28.2	620	485	685	545	3044	1191
400	32.0	720	570	775	620	4024	1508
500	35.4	835	670	865	705	5006	1873

金環宇0.6/1KV YJV、YJLV單芯交聯電力產品使用特性

1、額定電壓Uo/U為0.6/1KV;

2、電纜導體的長期允許工作溫度為90℃;

3、電纜敷設溫度應不低于0℃，其最小彎曲半徑如下：

單芯電纜——無鎧裝20D，有鎧裝——15D;

多芯電纜——無鎧裝15D，有鎧裝——12D;

注(D為電纜外徑mm)。

主要技術參數

電纜載流量計算條件

環境溫度25℃

電纜導體工作溫度90℃

電纜埋地敷設時，土壤熱阻系數g=1.0℃m/w，但尚未考慮電纜長期運行時由于水分遷移而導致土壤熱阻系數升高的現象。

電纜埋地敷設時，電纜與地面距離為700mm。

多根電纜敷設時，在空氣中和土壤中要分享敷設。
