鎧裝電纜規格型號及鎧裝電纜敷設規范
-
來源：未知發布日期：2019-09-27 16:14
鎧裝電纜代號含義：一般型號上都有2位數字，倒數第二位就是表示鎧裝的，無鎧裝電纜就是不帶鎧裝的電纜。
比如說YJV23，YJ就是交聯聚乙烯絕緣，V聚氯乙烯內護套，2表示雙鋼帶鎧裝，3表示外護套是聚乙烯。

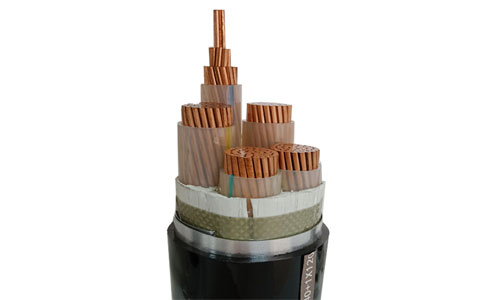

鎧裝電纜
鎧裝電纜規格型號
鎧裝分為鋼帶鎧裝(22，23)，細鋼絲鎧裝(32,33)，粗鋼絲鎧裝(42,43)。
鋼帶鎧裝電纜型號有VV22、VVP22、ZRVV22、NH-VV2;
控制電纜鋼帶鎧裝電纜，型號有KVV22、KVVP2、KVVP22、ZR-KVV22
鋼絲鎧裝電力電纜電纜，型號有VV32、YJV32、ZR-VV32
鋼絲鎧裝控制電纜電纜 型號有 KVV32 KVVP32
鎧裝通信電纜型號： HYA53、HYAT53 、HYA23 、HYV22、HYA22(防鼠、地埋)
鎧裝電纜敷設規范
1、電纜線路上如有接頭，為防止接頭故障時殃及鄰近電纜，可將接頭用防火保護盒保護或采取其它防火措施。
2、電纜溝的溝底可直接放置電纜，同時溝內也可裝置支架，以增加敷設電纜的數量。
3、電纜固定于支架上，水平裝置時，外徑不大于50mm的電力電纜及控制電纜，每隔0.6m一個支撐;外徑大于50mm的電力電纜，每隔1.0m一個支撐。排成正三角形的單芯電纜，應每隔1.0m用綁帶扎牢。垂直裝置時，每隔1.0—1.5m應加以固定。
4、電纜溝內全長應裝設有連續的接地線裝置，接地線的規格應符合規范要求。其金屬支架、電纜的金屬護套和鎧裝層應全部和接地裝置連接，這是為了避免電纜外皮與金屬支架間產生電位差，從而發生交流電蝕或單位差過高危及人身安全。
5、電纜溝內的金屬結構物均需采取鍍鋅或涂防銹漆的防腐措施。
